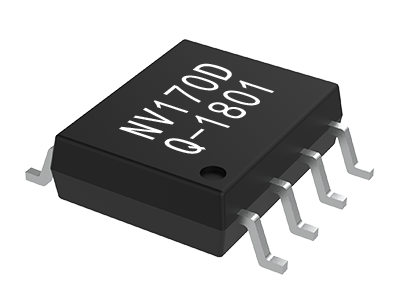

NV170D语音芯片

产品简介

       NV017D是广州九芯电子科技新推出NVD系列一款性能稳定的语音芯片，无需任何外围电路，在极其恶劣的噪声环境下都可正常工作，它具有宽泛的耐温和耐压范围，正常工作范围宽达2V~5.5V，弥补了目前市面上语音芯片抗干扰能力较差的缺陷。

       NV170D系列语音芯片有一组PWM输出口，可以直推0.5w喇叭，音质清晰。内置LVR复位，无需外加复位电路。内置精确的内阻频率振动器（+-1%的误差），无需外接电阻。NVD一个很明显的优势是OTP烧录程式可以和MASK掩膜无缝对接，也就是说，产品前期试产阶段用户可以OTP试产，试产成功后进入大规模生产时，可以直接按OTP样品投产MASK掩膜以降低成本，客户无需二次确认样品。

       NV170D系列语音芯片具有多种按键触发方式，且可以输出多种形式的电平信号，可以设定按语音的起伏节奏变化。另外NVD支持主控MCU一线串口控制，可以任意控制多段语音触发，是市面上仅有8脚芯片可以支持223段声音的语音芯片。

       NV170D系列语音芯片具有多种实用的封装形式：SOP8、COB等，外围电路仅需一电源耦合电容即可，工作稳定，宽泛的工作电压，超低的待机功耗以及宽耐温性能都使NVD系列语音芯片在广泛的应用领域中拥有的性价比优势。

芯片特征

·OTP存储格式，生产周期快，最快仅需一天，下单无最小量限制；

·灵活的多种按键操作模式以及电平输出方式供选择（边沿按键触发、电平触发、随机按键播放、顺序按键播放）；

·简单方便的一线MCU串口以及控制方式，用户主控MCU可控制任意段语音的触发播放及停止；

·语音时长40秒，80秒、170秒、340秒；

·内置一组PWM输出器可直推0.5W喇叭；

·支持16级音量调节，支持循环播放等多种功能；

·灵活的放音操作，通过组合可节省语音空间，最多可播放220个语音组合；

·音质优美，性能稳定，物美价廉，静态电流小于2uA；

·内置LVR自复位电路，保证芯片正常工作；

·SOP8以及COB封装可供选择，使用方便，应用灵活；

·支持4和弦MIDI播放，音质非常优美；

·外围电路简单，仅需一耦合电容；

·工作电压范围：2V~5V。

· IO口丰富，内置MCU，可以定制各种特殊功能；

型号指南

备注：

1、语音长度全部基于6K采样率计算的，一般应用中采样率是大于8K的，所以语音长度仅作参考;

2、所有各秒数的IC都支持播放和弦；

3、电源5V音量会比3.3V稍微大一点点

按键控制模式

①MCU一线串口控制（带连码功能）
MCU一线串口控制是指主控MCU通过DATA数据线来控制任意一段语音的触发播放及停止。时序采用下列时序。

数据与语音的对应关系

可支持223段声音以及命令的发送。语音地址发送和命令发送格式是一样的，发送之间相互独立。

②MCU二线串口控制（带连码）

按键控制模式：所定义的管脚可以直接触发芯片放音,即每一个管脚可控制播放一段语音。每个开关的触发方式可单独设置,按键控制模式的防抖动时间为17ms。

应用范围

       NV170D系列语音芯片可适于各种语音提示的场合,如:血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器,语音玩具,语音报警器,汽车电子,小家电,念佛机,游戏机,工艺礼品、智能锁(指纹锁,密码锁,刷卡锁),扫码机等等。
